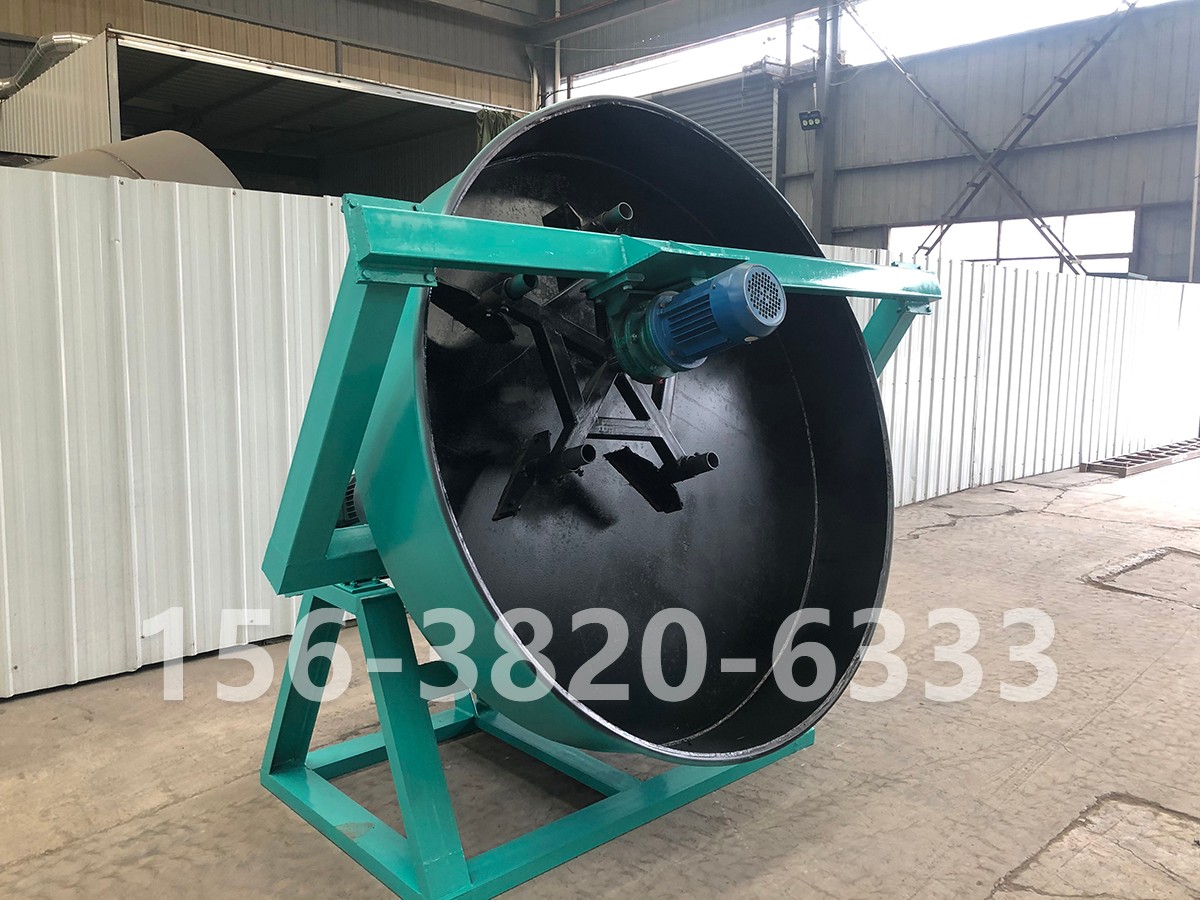

圓盤造粒機圓盤采用整體圓弧結構,盤內襯高強度玻璃鋼盤底采用多條輻射鋼板加強，堅固耐用，不會(huì )變形,加厚、加重、堅固的底座設計，不需地腳螺栓固定，運轉平穩。圓盤造粒機造粒盤設有三個出料口,便于間斷生產作業,大大降低了勞動強度,提高了勞動效率。減速機與電動機采用柔性皮帶傳動，起動平穩，減緩沖擊力，提高設備使用壽命。

該系列圓盤造粒機,是一種新型傾斜盤式造粒設備：成粒率可達95%以上.減速機與電動機采用柔性皮帶傳動,啟動平穩,減緩沖擊力,提高設備的使用壽命.造粒盤盤底采用多條輻射鋼板加強,堅固耐用,不會(huì )變形、加厚、加重、堅固的底座設計,不需要地腳螺栓固定,運轉平穩.造粒機主齒輪采用高頻猝火,使用壽命增加一倍.造粒盤內經防腐處理后,經久耐用.該機有造粒均勻,成球率高,運轉平穩,設備堅固耐用.華強圓盤造粒機使用壽命長等優點,深受用戶好評,.

圓盤造粒機工作原理:由主電動機驅動皮帶輪和皮帶,通過減速機傳動小齒輪,小齒輪與固定在盤底的大齒輪相互齒合,向項工作.大齒輪則通過特殊合理的設計,安裝在固定于機架調節盤上的主軸上,以支撐整個造粒盤的工作(本機于噴霧機配套使用)物料進入造粒盤后,經造粒盤的不斷旋轉和噴霧裝置,使物料均勻的粘和在一起造成圓球狀顆粒.在該機造粒盤中上部設計了自動清料裝置,防止物料粘壁,從而大大提高了本機的使用壽命.隨著電動機的不斷旋轉,物料的不斷進入,方能實現批量生產,已達到連續工作之需要.

圓盤造粒機整機可分為五大部分:

1.    機架部分:由于整個機體的傳動部分和轉動工作部分都由機架支撐,受力較大,因此該機機架部分均采用優碳槽鋼焊接而成,并通過了嚴格的質量認證和特定的技術要求,已達到本機所使用的目的.

2.    調節部分:整臺機器核心是造粒盤,而造粒盤的整個中心則在安裝與調節部分上.我公司專門采用了優碳鋼板和槽鋼焊接而成,并通過了嚴格的質量合格認證,均達到了本機所使用的要求.

3.    傳動部分:整臺機器傳動部分優為重要,整體的工作都有此而行.安裝與傳動調節架上的電動機和減速機均選購ISO/9001質量體系認證的產品,質量可靠.電動機帶動皮帶輪、三角帶.減速機和小齒輪,由小齒輪傳動造粒盤上的大齒輪使造粒盤工作.另外大小齒輪均采用了高頻猝火,使用壽命是原有的兩倍,整個造粒盤則固定在調節盤上的主動軸上,柱頭聯結部分采用錐度配合,設計更合理;

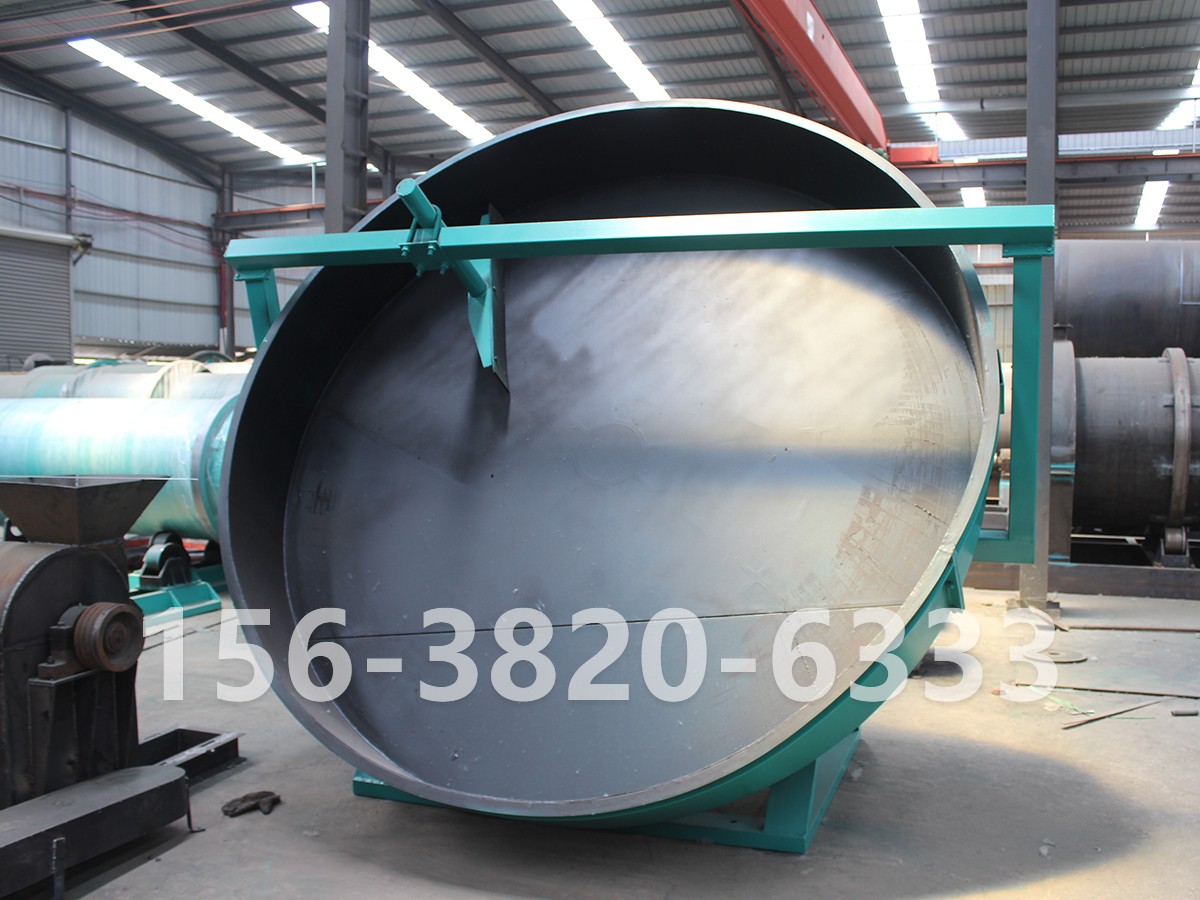

4.    造粒盤部分:該機造粒盤盤角采用整體圓弧設計,成粒率可達到92%以上,造粒盤盤底還采用了多條輻射鋼板加強,堅固耐用,不變形;

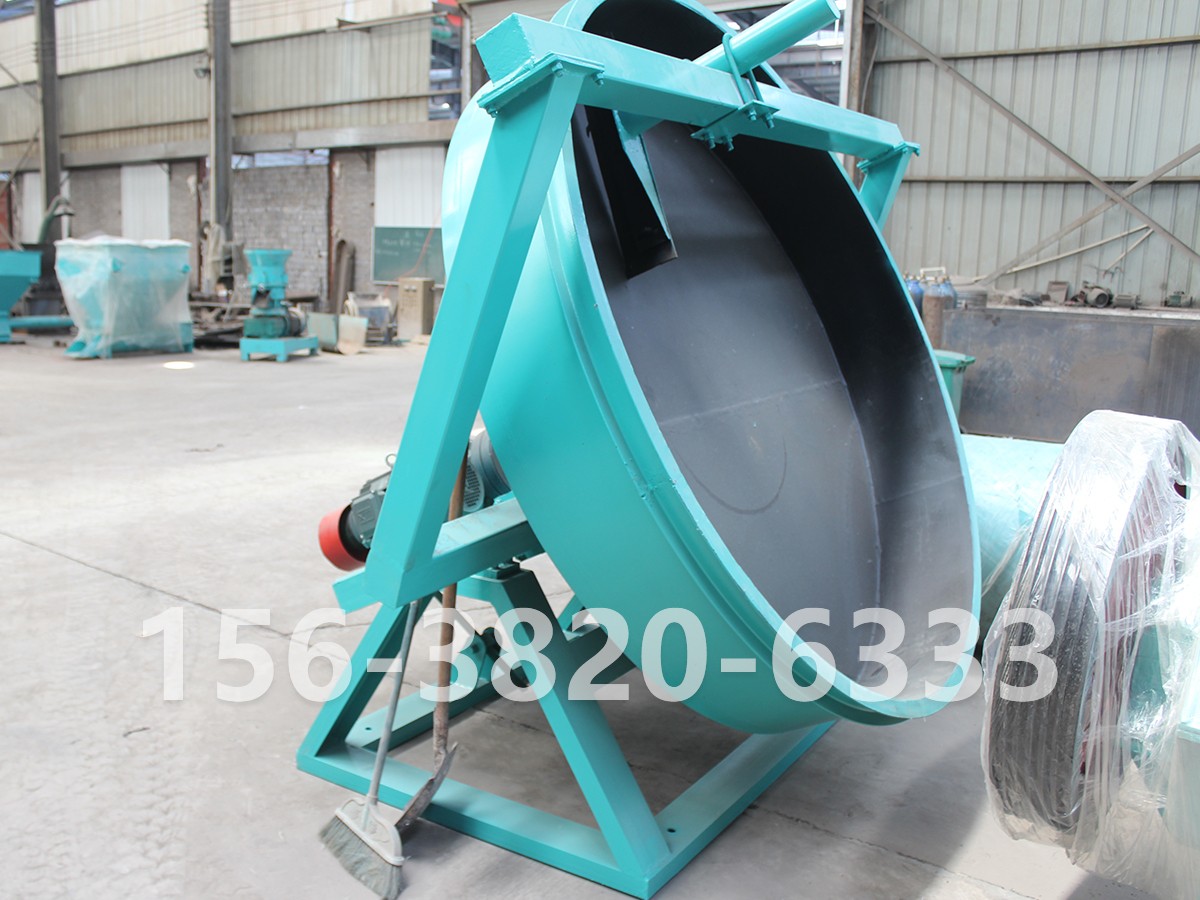

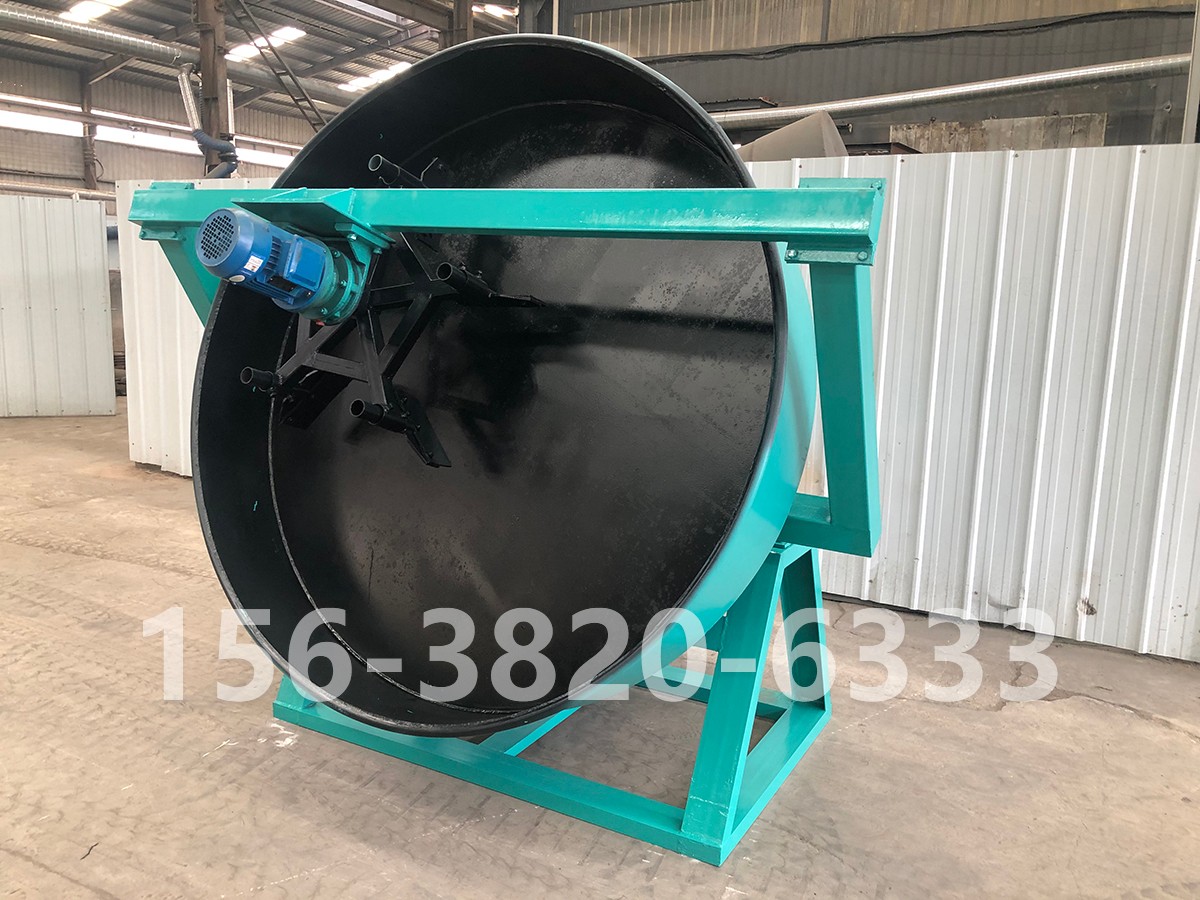

5.    自動清料部分:該部分安裝于造粒盤上方,成下框型,上裝有自動清料板,以便在生產過程中清理粘在盤壁上的物料,大大提高了該機的使用壽命,也節省了勞動力.

該系列圓盤造粒機有多種型號,可根據用戶產量需要選擇不同型號,也可特定制作,其主要技術參數見下表:
